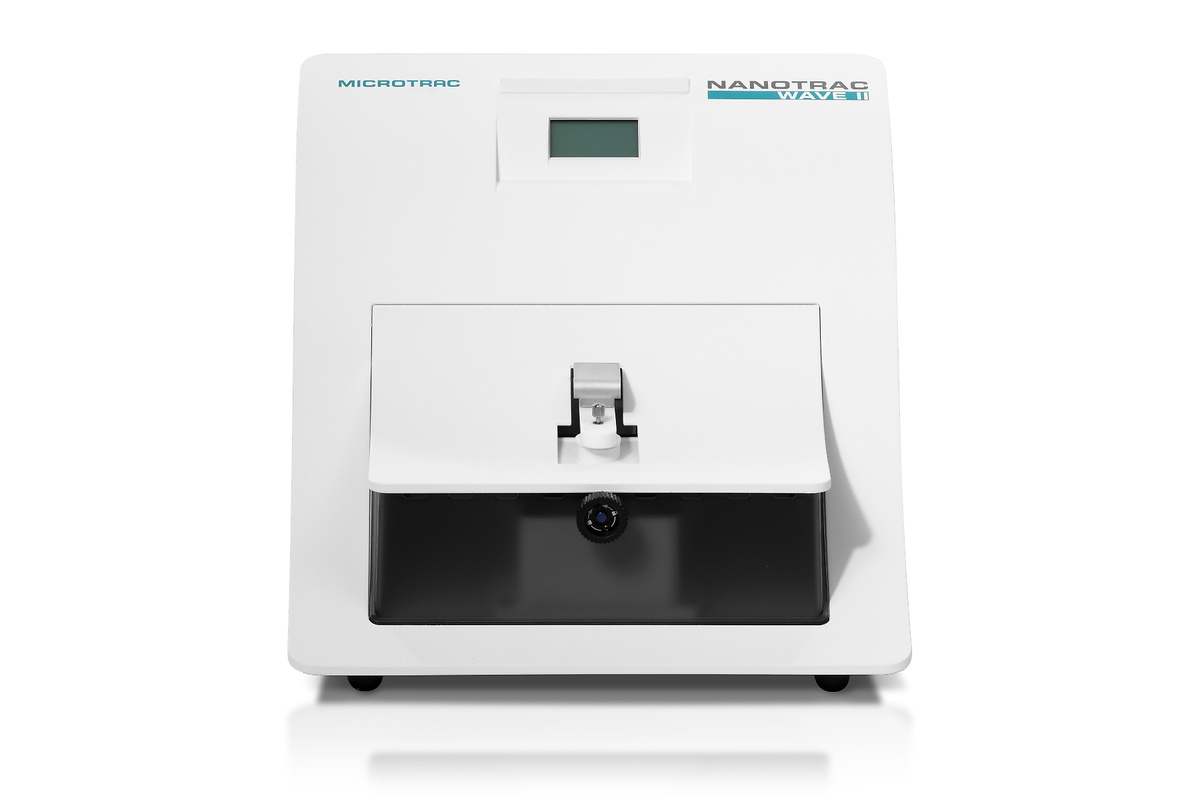

Analizator cząstek nano NANOTRAC WAVE II

Poproś o ofertę
Arkusz danych

Język:

NANOTRAC Wave II firmy Microtrac to niezwykle elastyczny i wszechstronny analizator wykorzystujący metodę dynamicznego rozpraszania światła (DLS), który dostarcza informacji o wielkości cząstek, potencjale zeta, stężeniu i masie cząsteczkowej. Dzięki niezawodnej technologii, wyższej precyzji i jeszcze lepszej dokładności możliwe jest jeszcze szybsze wykonywanie pomiarów. Wszystko to połączone w kompaktowym analizatorze DLS z rewolucyjną stałą sondą optyczną. Dzięki unikalnej i elastycznej konstrukcji sondy pomiarowej oraz zastosowaniu w NANOTRAC Wave II metody detekcji ze wzmocnieniem laserowym, użytkownik może jest w stanie wykonać pomiar wybierając z szerokiej gamy cel pomiarowych, które sprawdzą się w najróżniejszych aplikacjach. Taka konstrukcja pozwala na pomiary próbek w szerokim zakresie stężeń, próbek monomodalnych lub multimodalnych, a wszystko to bez wcześniejszej wstępnej znajomości rozkładu wielkości cząstek. Jest to możliwe dzięki zastosowaniu metody częstotliwościowego spektrum mocy - Frequency Power Spectrum (FPS) zamiast klasycznej spektroskopii korelacji fotonów (PCS).

Analizator cząstek nano NANOTRAC WAVE II / ZETA Idealny do analizy nanocząstek i potencjału zeta

Zasada działania

Analizator cząstek nano NANOTRAC WAVE II / ZETA Typowe aplikacje

Wszechstronność to największa siła metody dynamicznego rozpraszania światła (DLS). Dzięki niej metoda ta znajduje zastosowanie w tak wielu aplikacjach zarówno w badaniach naukowych, jak i w przemyśle do takich próbek jak farmaceutyki, koloidy, mikroemulsje, polimery, minerały przemysłowe, tusze i wiele innych.

środki farmaceutyczne

  • środki farmaceutyczne
  • atramenty
  • nauki biologiczne
  • ceramika
  • napoje & żywność
 emulsje

emulsje

  • koloidy
  • polimery
  • mikroemulsje
  • kosmetyki
  • chemikalia
stal

stal

  • środowisko
  • spoiwa
  • metale
  • materiały przemysłowe

    ... i wiele innych!

Intuicyjna obsługa za pomocą kilku kliknięć DIMENSIONS LS for NANOTRAC Series

Oprogramowanie DIMENSIONS LS składa się z pięciu przejrzyście zorganizowanych obszarów roboczych ułatwiających opracowywanie metod i obsługę urządzenia NANOTRAC. Wyświetlanie wyników i ocena wielu analiz są możliwe w odpowiednich obszarach roboczych, nawet podczas trwających pomiarów.

  • Proste opracowywanie metod
  • Przejrzysta prezentacja wyników
  • Różne opcje oceny wyników
  • Intuicyjna organizacja pracy
  • Extensive data export
  • Możliwość pracy wielu użytkowników

Analizator cząstek nano NANOTRAC WAVE II / ZETA Dane techniczne

MetodaRozpraszanie wsteczne ze wzmocnieniem laserowym
Model obliczeniowySpektrum mocy FFT
Kąt pomiaru180°
Zakres pomiarowy0,3 nm - 10 µm
Cela na próbkęRóżne opcje cel pomiarowych
Analiza potencjału ZetaTak
Zakres pomiarowy potencjału Zeta (potencjał)-200 mV - +200 mV
Zakres przy pomiarze potencjału Zeta (wielkość cząstek)10 nm - 20 µm
Mobilność elektroforetyczna0 - 15 (µm/s) / (V/cm)
Pomiar przewodnościTak
Zakres przewodności0 - 10 mS / cm
Pomiar masy cząsteczkowejTak
Masa cząsteczkowa - zakres<300 Da -> 20 x 10^6 Da
Zakres temperatury+4°C - +90°C
Dokładność temperatury± 0,1°C
Regulacja temperaturyTak
Zakres kontroli temperatury+4°C - +90°C
MiareczkowanieTak
Odtwarzalność (rozmiar)=< 1%
Powtarzalność (potencjał zeta)+ / - 3%
Objętość próbki50 µl - 3 ml
Objętość próbki przy pomiarze potencjału Zeta150 µl - 2 ml
Pomiar stężeniaTak
Stężenie próbkido 40 % (w zależności od próbki)
Nośniki cząstekWoda, polarne i niepolarne rozpuszczalniki organiczne, kwasy i zasady
Laser780 nm, 3 mW; 2 laser diodes with zeta
Wilgotność90% bez kondensacji
Wymiary (szer. x wys. x gł.)355 x 381 x 330 mm

System optyczny analizatora wielkości nanocząstek NANOTRAC WAVE II to sonda zawierająca światłowód połączony z rozdzielaczem Y. Wiązka lasera jest skupiana wewnątrz próbki, blisko końca sondy pomiarowej. Część wiązki światła odbija się od znajdującego się w sondzie okna wykonanego ze szkła szafirowego i wraca do fotodiodowego detektora. Światło lasera przenika również przez mierzoną dyspersję, a rozproszona przez cząsteczki wiązka odbija się pod kątem 180 stopni i trafia z powrotem do tego samego detektora.  Poziom sygnału optycznego pochodzącego od światła rozproszonego przez znajdujące się w próbce cząstki jest znacznie niższy niż poziom sygnału oryginalnego. Wiązka oryginalnego sygnału o wysokiej amplitudzie odbita od szafirowego szkła miesza się z powracającym światłem o niskiej amplitudzie odbitym od mierzonych cząstek dając sygnał powrotny o wysokiej amplitudzie. Taka metoda detekcji wykorzystująca bezzakłóceniowe wzmocnienie optyczne zapewnia do 106 razy większy stosunek sygnału do szumu niż inne metody DLS, w tym spektroskopia korelacji fotonowej (PCS) czy NanoTracking (NT) lub Nanoparticle Tracking Analysis (NTA).  Szybka Transformata Fouriera (FFT) sygnału wzmocnionego optycznie daje liniowe widmo częstotliwościowe mocy, które jest następnie przekształcane do skali logarytmiczną i dekonwolutowane (rozplatane - sygnał pochodzący od próbki jest oddzielany od sygnału oryginalnego), tak by uzyskać wynikowy rozkład wielkości cząstek. Zastosowanie Wzmocnionej Detekcji Laserowej (wzmocnienia optycznego) umożliwia poprawne i pewne obliczenie widma częstotliwościowego dla wszystkich rodzajów rozkładów wielkości cząstek - wąskich, szerokich, jedno- lub wielomodalnych - bez potrzeby uzyskania informacji a priori mającej na celu dopasowania algorytmu, jak to ma miejsce w przypadku PCS.  Metoda detekcji ze wzmocnieniem laserowym firmy Microtrac jest odporna na aberracje sygnału spowodowane zanieczyszczeniami w próbce. Klasyczne instrumenty PCS muszą albo filtrować próbkę, albo tworzyć skomplikowane metody pomiarowe, aby wyeliminować te nieprawidłowości.

Dynamiczne rozpraszanie światła laserowego (DLS) - Zasada działania

1. Detektor |  2. Odbita wiązka lasera i światło rozproszone | 3. Okienko szafirowe | 4. Rozgałęźnik wiązki Y | 5. Soczewka GRIN | 6. Próbka | 7. Wiązka laserowa w światłowodzie | 8. Laser

Iteracyjne obliczanie wielkości cząstek na podstawie widma mocy

1. Szacowanie rozkładu wielkości cząstek | 2. Obliczenie szacunkowej wielkości cząstek | 3. Kalkulacja błędów w obliczeniu wielkości cząstek  | 4. Korekta rozkładu | 5. Minimalizacja błędu poprzez powtórzenie kroków 1-4 | 6. Ostateczny wynik dla minimalnego błędu pomiarowego

Z zastrzeżeniem zmian technicznych i błędów
